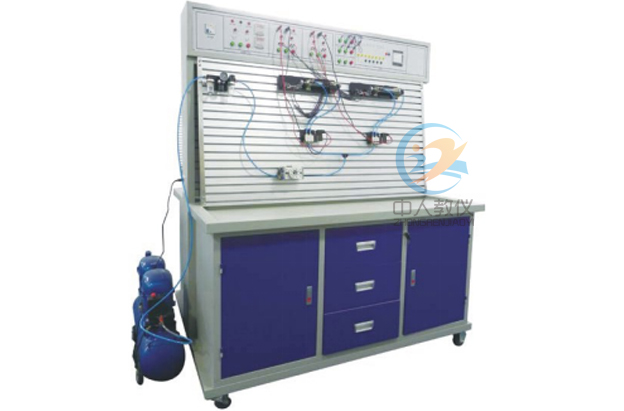

ZRQPL-01A氣動基礎實訓裝置

一、主要技術參數

1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、無油靜音空氣壓縮機：工作電源：AC220V；電機功率：780W公稱容量30L；額定輸出氣壓0.8Mpa，噪音：58分貝
4、實訓裝置外型尺寸：1500mm×650mm×1700mm
氣動基礎實訓裝置,氣動實驗臺,氣動實訓裝置

二、主要特點

1、氣動實訓裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件等組件組成。
2、氣動實驗臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放元件等。
3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件按插在實訓臺面板上（面板帶“T”溝槽形式的鋁合金型材結構）。回路搭接采用快換接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。

三、氣動基本實訓回路

1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路

四、配置清單

序號	名稱	型號	數量	備注
