ZRCLG-JJ《機床夾具設計》陳列柜

一、概述：

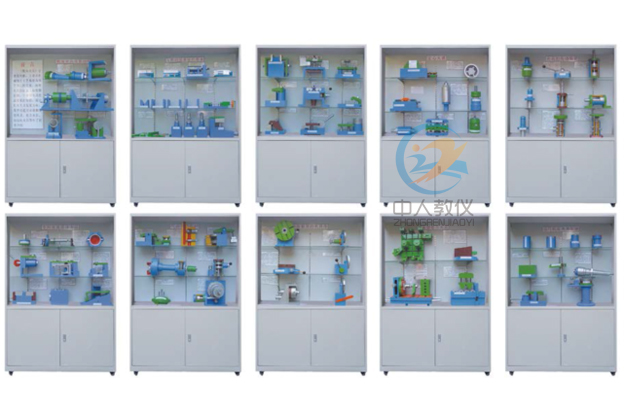

機床夾具教學陳列柜按國家機械工業部編寫的教材教學大綱設計一套《機床夾具》陳列柜、主要從機械加工工藝系統各環節的幾何關系，闡明夾具保證加工精度的原理，并介紹夾具組成要素的知識、探討機床夾具發展方向其中對通用可調和成組夾具，組合夾具，自動化夾具等作了初步介紹和認識。演示形象逼真，制作工藝美觀，使用本陳列柜提高教學效果，是一套現代化模具設計課程應用陳列室設備。
《機床夾具設計》陳列柜,機床夾具教學陳列柜

二、技術規格：

1、全套陳列柜由十個單體陳列柜組成，陳列柜體外形尺寸：1200×400×1850㎜；尺度比例設計符合人機工程要求.
2、陳列柜體采用1.0mm冷軋鋼板噴塑制作（或鋁木結構），柜體剛性好，外形美觀大方；柜內陳列面板為高密度板，承載性好；并配合相應的圖文資料。
3、柜內上部有陳列柜名稱，方便識別；
4、柜下部設有柜箱，方便存放單個模型、實驗箱及相關實驗文檔；
5、柜底裝有萬向輪，方便移動。
6、模型材料采用有機玻璃與工程塑料制作。

三、陳列柜詳細介紹內容：

序號和名稱	陳列柜內模型內容
第一柜：機床夾具及其功用	車具的工作原理、鉆模的工作原埋、銑床夾具的工作原螺、銑鍵槽夾具、彈簧心軸、車床,改拉床的夾具
第二柜：工件的基本定位要求	平面幾何體的六點定位、軸類幾何體的六點定位，盤類幾何體的六點定位、軸類工件定位時支，承點的布置、支承板(5件)、可調支承 (3件)、輔助支承、v形塊的結構形式(4件)。v形塊的應用
第三柜：工件的夾緊	雙向夾緊工件的壓板機構、自夾結構、斜楔組合夾緊機構。螺旋夾緊機構、鉤形手轉位壓板。萬能自調壓板、快速螺旋夾緊機構、螺旋壓板機構、圓偏心夾緊機構
第四柜：定心夾緊機構	慮鉗式定心夾緊機構(a)、虎鉗式定心夾緊結構、斜楔一滑柱定心夾緊機構、偏心式定心機構、彈簧夾頭和心軸、彈簧夾頭和心鈾、v形彈性盤定心機構(a)v形彈性盤定心機構 (b)
第五柜：夾具的傳動裝置	固定式雙作用活塞式氣瓢、固定式雙柞用活塞式氣缸 (b)，車床用固定式氣缸、氣動用管接頭、氣動用管接頭 (b)、氣動用管接頭 (c)、手動轉閥。導氣接頭的結構、腳踏式氣閥。
第六柜、專用夾具的設計方法	主軸連接式車具、主軸連接式車具、固定式鉆模、翻轉式鉆模，雙孔鉆床夾具、加工雙孔的鉆模、工藝孔的應用、直線進給銑具的工作原理、鉆床夾具的裝配
第七柜、氣動夾緊實例	氣動夾緊裝置、調速器、氣動卡盤的傳動裝置。活塞式分離傳動部件。固定在床頭箱前端上的氣動夾具、單向作用薄膜氣缸。活塞式組合氣缸
第八柜分度裝置的夾具件	立軸式通用轉臺、臥軸式通用轉臺、分度對定機構的手動操縱機構(a)、分度對定機構的手動操縱機構(b)。分度對定機構的手動操縱機構(c)、使用鉆床夾具加工均布小孔
第九柜典型組合夾具	模塊化銑鏜床夾具、組合夾具裝置、齒輪室蓋翻轉式鉆床組合夾具。鉆床半自動化夾具
第十柜現代機床夾具發展	按零件相似歸組（4件）通用可調鉆模、成組車床夾具、快速調整機構（A）快速調整機構（B）斜楔夾緊機構
