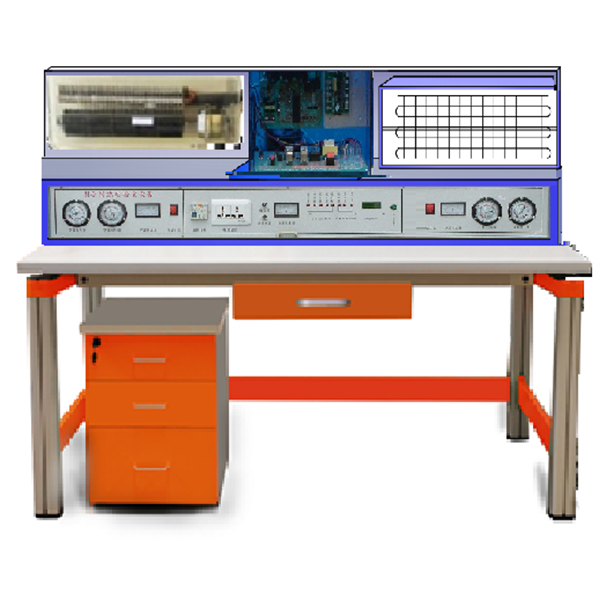

變頻熱泵空調實驗裝置,變頻熱泵空調實訓裝置是專門為職業院校制冷類相關專業而研制的實訓裝置，根據制冷類行業中空調與冰箱維修技術的特點，針對空調的電氣控制以及制冷系統的安裝與維修進行設計，強化了學生對空調冰箱系統管路的安裝、電氣接線、工況調試、故障診斷與維修等綜合職業能力。裝置融合了流體力學、熱力學、傳熱學和電氣控制等技術,集制冷空調系統安裝。
二、功能特點
1、該裝置集制冷空調、冰箱系統安裝、制冷系統電接線、壓力檢漏、抽真空、 充注制冷劑與運行調試于一體。
2、該裝置采用模塊化設計，電氣控制與制冷系統獨立分開，并且電氣部分設置檢測點，測測端子以及各路的輸出連接端子，可供學生進行獨立接線、測試、遠行等操作。
3、實訓平臺直觀展示了空調、冰箱的系統結構、工作原理。可清楚的看到制冷系統結構 及主要部件的實物，系使整個空調系統系統的實時工作狀態一目了然。
4、該裝置是根據分體式空調器、直冷冰箱控制電路、作為實訓考核對象，能 使學生熟練掌握空調器控制電路、基本原理及維修技術
5、使用該裝置能學到分體式式空調器、。其中空熱泵分體空調部分據有以下制冷模式、制熱模式、除濕模式、送風模式、四種工作模式。
6、冰箱冰箱控制電路為直冷模式控制。
7、安全保護：
采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理系統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能；電源具有一鍵鎖定功能，處理故障時，防止漏電保護器合閘，造成觸電危險；電源具有故障鎖定功能，發生故障導致跳閘時，不能人為上電，只能通過清除故障后，才能上電成功。
三、技術指標
1、輸入電源：?jiǎn)蜗嗳� AC220V±10% 50Hz
2、工作環境 ：溫度-10℃～-40℃ 相對濕度≤85%（25℃）
3、設備容量 ： ≤1.5KVA
4、制冷劑： R22、R600a
5、冰箱：85W，
6、外形尺寸（大約）1600mm×700mm×1150mm
7、環保等級 材料選用符合國家相關環保標
8、安全保護：采用LCD液晶面板實時監控設備運行情況，提能實時監測電壓、電流、功率、電能等參數，液晶觸摸屏監測數值。智能電源管理系統具有短路、過流、過壓、欠壓、失壓、功率限定6大保護功能
四、空調系統組成
1、新型實訓平臺：
1）桌子采用100*100MM鋁型圓形材形為結構，桌面支架由鋁材一次性壓鑄成型，連接而成。
2）實驗平臺為1.5MM板金制作，形狀L形，空調室內機為壁掛式，可以掛在平臺上，
整機含空調系統、電冰箱系統、電氣控制系統等組成。
2、空調外機
由制冷壓縮機、外風機、四通閥、空調閥、制冷過濾器、液視鏡、手閥組成
3、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
4、電源模塊：
包括漏電短路器，電壓表（0～250V） 1只，電流表（0～5A）1只、。
5、變頻分體空調控制線路模塊:
采用全直流變頻主機控制方式有可全方位演示變頻空調的啟動工作運行能力
6、透明式分體空調室內機
內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括室
1）風機結構模式：五線電機、三速可調
2）送風模式：采用標準的風筒送風模式
7、直流變頻空調電腦控制主機
1）、可達到省電，寬電壓、低噪聲、運行穩定，壓縮機工作頻率可隨溫度變化而自動調整壓縮機輸出頻率。
2）、最大輸出電流11A、最小頻率30HZ,電大頻率110HZ。
系統采用直流變頻控制方式，控制電壓AC24-48脈沖信號設置
3）、4環境傳感器：實時測量環境溫度，可控制電磁膨脹閥的開度電大開度5000步，管道溫度傳感器、可控制壓縮機制熱上過程開度。排氣傳感器：控制壓縮機過熱保護
4）、噴液降溫功能：系統設定了噴液功能，更全面保護壓縮機提高機組工作效率，噴液回差設定溫度-2度，排氣溫度保護功能為+2度，啟動噴液功能。
5）、過熱調節，吸所溫度-蒸發溫度=過熱溫度
6）、雙向故障代碼要能在實驗板上分別顯示，設置的故障可同步顯示代碼
五、直冷冰箱系統組成
1、冰箱
由制冷壓縮機、制冷過濾器、液視鏡、手閥組成
2、制冷制冷系統：
管路1套、制冷系統管路1套壓力表（1.5MPa） 1只（3.5 MPa）1只等。
3、模擬冰箱
內機為一體化透明有機玻璃，可清晰的看到時內機結構，包括蒸發器、溫控制器。
六、項目實訓內容
1、制冷工專用工具的使用
2、氣焊焊槍的使用與焊接
3、空調制冷系統的保壓、檢漏與制冷劑加充
4、空調控制電路電氣故障考核、故障分析與故障排除
5、冰箱制冷系統的保壓、檢漏與制冷劑加充
6、冰箱抽真空實訓
7、冰箱控制電路電氣故障考核、故障分析與故障排除
8、定量加注過程方法
