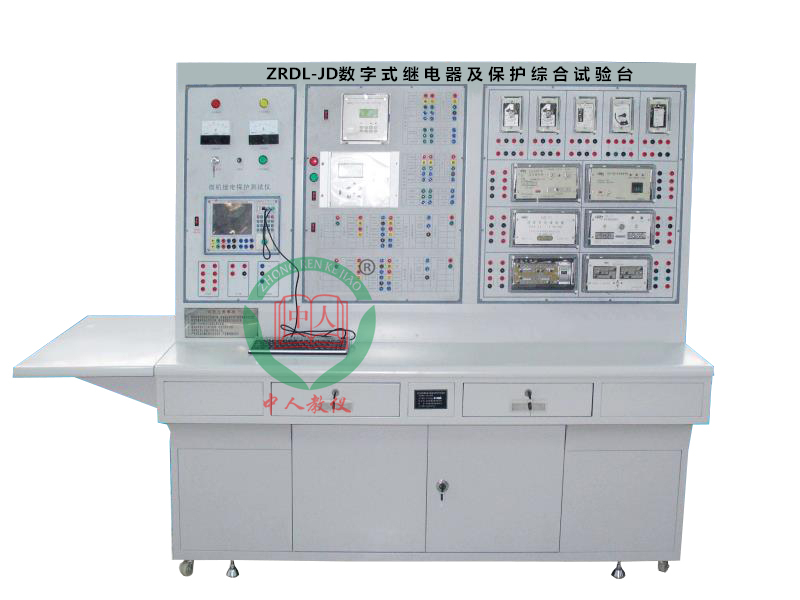

上海中人專業提供ZRDL-JD數字式繼電器及保護綜合試驗臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRDL-JD數字式繼電器及保護綜合試驗臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRDL-JD數字式繼電器及保護綜合試驗臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRDL-JD數字式繼電器及保護綜合試驗臺
1、基本參數
1) 型號：ZRDL-JD
2) 供電電源：三相五線供電380V，
3) 功率：不大于1KW；
4) 單面實訓柜尺寸：2000mm*800mm*1600mm（長*寬*高，熱鍍鋅板噴塑）
5) 防護等級：IP45
微機發電機保護系統
主要技術指標：
1、額定數據
額定電源電壓: DC220V
額定交流電壓：相電壓100/√3V
額定交流電流：5A
額定頻率： 50Hz
半周波： 100In
2、裝置功耗
交流電壓回路： 每相不大于1VA；
交流電流回路： In=5A時每相不大于1VA；In=1A時每相不大于0.5VA；
零序電流回路: 1A；
保護電源回路： 正常工作時,不大于12W；保護動作時,不大于15W。
發電機保護實驗
* 發電機機比率制動式差動保護
* 勵磁過流速斷保護
* 勵磁過流、過負荷保護
* 定子接地保護
* 零序（方向）過流定子接地保護
* 轉子接地保護
* 失磁保護
* 逆功率保護
* 負序過流保護
* 對稱過負荷保護
* 過電壓保護
* 頻率異常保護
* 復壓（記憶）過流保護
* 低電壓（調相失壓）保護
* 非電量保護
* 控制回路斷線
微機變壓器保護裝置
基本參數
額定交流電流 n I ：5 A 或 1 A；
額定交流電壓Un：線電壓 100 V，相電壓 100/ √3 V；
額定頻率： 50 Hz。
以太網通信口：2 個；
RS-485 通訊接口：2 個。。
微機保護采樣及錄波頻率2400Hz，系統頻率跟蹤范圍40Hz～60Hz。
差流速斷：不大于20 ms(1.5倍整定值)；
比率差動：不大于30 ms(2倍整定值)。
變壓器主保護
1）比率差動保護；
2）差流速斷保護；
3）高壓側 TA 斷線；
4）零序電壓保護；
5）高壓側 TV 斷線；
6）高壓側復合電壓；
7）高壓側過流 I 段保護；
8）高壓側過流 II 段保護；
9）高壓側負序過流保護；
10）高壓側過負荷保護；
11）起動通風；
12）低壓側過流 I 段保護；
13）低壓側過流 II 段保護；
14）低壓側過流 III 段保護；
15）低壓側負序過流保護；
16）低壓側過負荷保護；
17）零序 電流保護；
18）低壓側 TV 斷線；
19）低壓側復合電壓。
微機線路保護裝置
主要技術指標：
1、額定數據
額定電源電壓: DC220V
額定交流電壓：相電壓100/√3V
額定交流電流：5A
額定頻率：50Hz
半周波：100In
實訓項目
1.兩段電流保護
2.三段電流電壓方向保護
3.過流加速保護（前加速、后加速可選）
4.三段相間距離
5.三段接地距離
6.零序電流
7.三段零序電流
8.零流加速保護
9.三相一次重合閘
10.過負荷保護
11.低電壓保護
12.TV斷線檢測
13.手合同期
14.低周減載
15.無故障快速?gòu)?fù)歸
16.斷路器失靈
常規繼電器配置
技術指標
1.裝置輸入額定數據
a. 單相交流工作電壓：220V；
b. 額定頻率：50Hz～60Hz；
c. 電源電壓：直流或交流， 220V或110V。
實驗臺主要元件配置
電流繼電器
電壓繼電器
時間繼電器
中間繼電器
功率方向繼電器
重合閘繼電器
差動繼電器
信號繼電器
沖擊繼電器
微機繼電保護裝置
隔離變壓器
模擬電力系統三相線路故障發生器
常規繼電器特性試驗項目
a 電流繼電器特性試驗
b 電壓繼電器的過電壓，欠電壓特性試驗
c 功率繼電器功率方向特性試驗
d 重合閘繼電器特性試驗
e 差動繼電器差動保護動作特性試驗
f 信號繼電器動作特性實驗
g 沖擊繼電器動作特性實驗
h 時間繼電器動作特性試驗
I 中間繼電器動作特性試驗
