產品名稱：[ZRYY-ZMD液壓正面吊機械實訓臺]

---

上海中人專業提供ZRYY-ZMD液壓正面吊機械實訓臺,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRYY-ZMD液壓正面吊機械實訓臺，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRYY-ZMD液壓正面吊機械實訓臺，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.

本文關鍵詞：ZRYY-ZMD液壓正面吊機械實訓臺

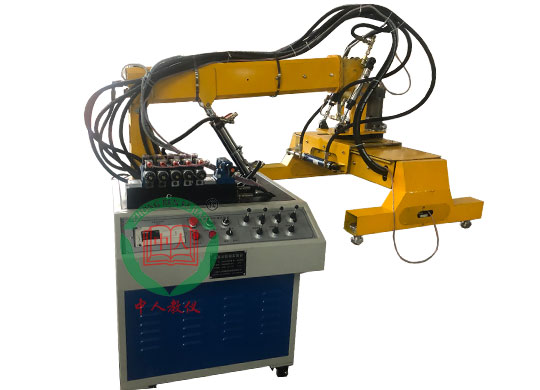

ZRYY-ZMD液壓正面吊機械實訓臺

液壓正面吊是集裝箱裝卸用的一種機械，它廣泛應用于港口、鉄路、公路運輸作業。目前中小型正面吊幾乎全部采用液壓傳動。液壓正面吊具有體積小、重量輕、操作靈活方便、提升力大、易于實現過載保護和室內操縱等優點。近年來高新微電子技術在液壓技術上的應用，使工程機械、建筑機械以及運輸機械綜合技術水平越來越高，提高了這些機械的使用可靠性、操作安全性、舒適性和使用壽命，其適應性更強。

一、實驗項目

1、液壓傳動各元部件結構及工作原理觀摩、拆裝實驗。

2、液壓挖掘機械演示控制實驗。

3、PLC軟件及控制實驗。

4、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

二、實驗內容

1、正面吊機械演示控制實驗

1）抓舉作業，抓舉集裝箱實驗；

1）提升作業，主臂和伸縮臂復合進行工作實驗；

2）回轉作業，抓舉橫梁提升同時平臺回轉；（配馬達旋轉平臺）

3）返回，平臺回轉、主臂和伸縮臂配合回到初始位置。

2、可編程序控制器（PLC）電氣控制實驗：機-電-液一體控制實驗。

1) PLC指令編程、梯形圖編程學習；

2) PLC編程軟件的學習與使用；

3) PLC與計算機的通訊、在線調試；

4) PLC在液壓傳動控制中的應用以及控制方案的優化。

三、性能與特點

1、實驗臺采用冷軋鋼板（并經過噴塑、防腐處理）制作，臺式結構，控制操作于一體。

2、電氣操作控制為下置式，液壓站放置于液壓臺主柜內。整體結構緊湊，協調，布局美觀大方，實用性強，可供4-6人實驗。

3、正面吊機械按實物比例縮小的全金屬結構，實驗時啟動液壓系統根據實驗要求模以操作機械進行工作。

4、正面吊機械是按實物的結構與縮小比例制作而成，能夠真實地體現其機械的實際工況，使學生能夠在實驗中深刻了解其機構的各部件的結構與工作原理。

5、實驗控制采用手動控制和自動控制兩種方式。

6、實驗部件采用耐壓膠管，壓力可達到25Mpa。

7、帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。

四、主要技術參數

電機型號：M3P4H523        功率：2.2KW            轉速：1420r/min

油泵型號：VAI-15F-A3          額定壓力：7Mpa         額定流量：8ml/rev

外形尺寸：1550×650×1800mm

原文網址：http://www.pnqy.cn/proshow.asp?ID=1224

---

尊敬的用戶： 如果您對我們的ZRYY-ZMD液壓正面吊機械實訓臺比較滿意，想要建設與ZRYY-ZMD液壓正面吊機械實訓臺相關的實訓室或者想要知道更多的資料，請直接在線咨詢或者來電詳詢，我們會有專門的客服和您對接，幫助您了解ZRYY-ZMD液壓正面吊機械實訓臺。
售后：我們承諾在質保期內，若ZRYY-ZMD液壓正面吊機械實訓臺出現屬于質量問題造成零部件損壞的，我們提供免費維護與維修，若需要專業的技術人員進行維修，我們也可以通過對ZRYY-ZMD液壓正面吊機械實訓臺故障診斷后，派人上門維。中人公司還承諾：在質保期外，維修和更換ZRYY-ZMD液壓正面吊機械實訓臺零部件僅收成本費的。

---
