上海中人專業提供ZRGCMN-QMD橋門吊操作模擬機,是專業的教學設備生產廠家，我們歡迎您來我們生產基地考察ZRGCMN-QMD橋門吊操作模擬機，并為您提供專業的解決方案。教學設備可以解決教師教學缺少平臺，學生缺少實操經驗的難題。ZRGCMN-QMD橋門吊操作模擬機，是中人公司的品質效益保障教學產品。 文章內容中的圖片為參考圖片,僅供參考,以實物為準.
本文關鍵詞：ZRGCMN-QMD橋門吊操作模擬機

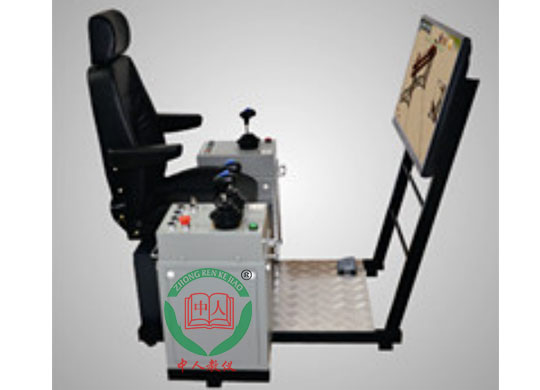

參考圖片
概 述
橋門吊操作模擬機可模擬真實橋門式起重機工作中的一系列操作和應用。通過本設備培訓學員可以節約設備成本，提升教學質量，加快培訓速度，保證人員安全。在顯著提高培訓中心效益的同時能提高學員學習效率，達到學校和學員雙贏的效果。
橋門吊操作模擬機由硬件及軟件系統構成。配套硬件包括：教學設備機體，操作控制系統，遙控器，顯示系統及計算機主機設備等。軟件內容：視頻教學、理論練習、場景練習（分門式起重機、橋式起重機、）、操作考核（分門式起重機、橋式起重機、）、理論考核。駕駛室視角切換吊物能完全看到被吊物體，完全滿足國家考核大綱要求。
軟件系統
1、門吊系統：
門式起重機仿真操作的訓練教程包括以下九項內容：
一、吊物定點停放：將綠色提示框內箱子依次放到紅色提示框位置，最后放到白色提示框。
二、擊落木塊：吊鉤擊落頂點桿木塊。
三、繞障礙：依次穿過綠色提示盒位置。
四、吊物過框架及定點停放：將圓鋼穿過穿過綠色位置，放到白色提示框位置。
五、吊物避讓：吊起綠色箱子走完繞桿避讓。
六、貨物裝載：吊起箱子，將放到平板車上。
七、起吊重物：吊鉤吊起廠水泥板放到將放到平板車上白色位置。
八、吊物曲線運行定點停放：1將圓鋼由A處吊離地面。2沿線路水平運行。3到B處下降一次放入B圓內。4將水桶由B處吊起先后放入C圓A圓內為止。
九、綜合場地考核：沿綠色箭頭走向。
門式起重機仿真操作的考核任務包括以下九項內容：
一、吊物定點停放：將綠色提示框內箱子依次放到紅色提示框位置，最后放到白色提示框。吊鉤或貨物碰到其他物體扣10分。
二、擊落木塊：吊鉤擊落頂點桿木塊。觸碰定點桿扣10分。
三、繞障礙：依次穿過綠色提示盒位置。吊鉤觸碰定點桿扣10分，吊鉤高出桿扣10分。
四、吊物過框架及定點停放：將圓鋼穿過穿過綠色位置，放到白色提示框位置。碰到扣10分。
五、吊物避讓：吊起綠色箱子走完繞桿避讓。碰定點桿扣10分，貨物碰到其他物體扣10分。
六、貨物裝載：吊起箱子，將放到平板車上。吊鉤或貨物碰到其他物體扣10分。
七、起吊重物：吊鉤吊起廠水泥板放到將放到平板車上白色位置。碰到其他物體扣10分。
八、吊物曲線運行定點停放：1將圓鋼由A處吊離地面。2沿線路水平運行。3到B處下降一次放入B圓內。4將水桶由B處吊起先后放入C圓A圓內為止。若碰到其他物體扣10分。
實現人機交互功能（方向盤、操縱桿、油門控制、檔位調節等與駕駛者的操作實時響應并一致），從而具備更高的模擬度。
2、橋吊系統：
橋式起重機仿真操作的訓練教程包括以下九項內容：
一、吊物定點停放：將綠色提示框內箱子依次放到紅色提示框位置，最后放到白色提示框。
二、擊落木塊：吊鉤擊落頂點桿木塊。
三、繞障礙：依次穿過綠色提示盒位置。
四、吊物過框架及定點停放：將圓鋼穿過穿過綠色位置，放到白色提示框位置。
五、吊物避讓：吊起綠色箱子走完繞桿避讓。
六、貨物裝載：吊起箱子，將放到平板車上。
七、起吊重物：吊鉤吊起廠水泥板放到將放到平板車上白色位置。
八、吊物曲線運行定點停放：1將圓鋼由A處吊離地面。2沿線路水平運行。3到B處下降一次放入B圓內。4將水桶由B處吊起先后放入C圓A圓內為止。
九、綜合場地考核：沿綠色箭頭走向。
橋式起重機仿真操作的考核任務包括以下九項內容：
一、吊物定點停放：將綠色提示框內箱子依次放到紅色提示框位置，最后放到白色提示框。吊鉤或貨物碰到其他物體扣10分。
二、擊落木塊：吊鉤擊落頂點桿木塊。觸碰定點桿扣10分。
三、繞障礙：依次穿過綠色提示盒位置。吊鉤觸碰定點桿扣10分，吊鉤高出桿扣10分。
四、吊物過框架及定點停放：將圓鋼穿過穿過綠色位置，放到白色提示框位置。碰到扣10分。
五、吊物避讓：吊起綠色箱子走完繞桿避讓。碰定點桿扣10分，貨物碰到其他物體扣10分。
六、貨物裝載：吊起箱子，將放到平板車上。吊鉤或貨物碰到其他物體扣10分。
七、起吊重物：吊鉤吊起廠水泥板放到將放到平板車上白色位置。碰到其他物體扣10分。
八、吊物曲線運行定點停放：1將圓鋼由A處吊離地面。2沿線路水平運行。3到B處下降一次放入B圓內。4將水桶由B處吊起先后放入C圓A圓內為止。若碰到其他物體扣10分。
實現人機交互功能（方向盤、操縱桿、油門控制、檔位調節等與駕駛者的操作實時響應并一致），從而具備更高的模擬度。
橋門吊全部場景練習帶指北針、計時器、得分牌、和主副吊鉤高度計顯示功能。
主要硬件參數;
計算機主機（PC）:國內品牌商用機，3年質保免費上門，英特爾雙核3260U，4GB DDR3，500G硬盤,1G獨顯（提供VGA、DVI、HDMI三接口），多功能小鍵盤。貼心定制：系統主界面可嵌入客戶LOGO和名稱，客戶可自行添加視頻資料庫和試題庫。可定制身份證信息讀卡器、學員考核打分、成績打印功能。
顯示系統:32寸國際品牌高清LED液晶顯示器。
高集成數據電路板:自主研發，高集成數據電路板
座椅:工程機械專用型（承載重量＞100KG）
設備電壓及功率:220V國家標準電壓 單臺功率≤300W
技術參數：
工作環境：
最大功率：300W
電源：220V ±22V,50Hz ±1Hz
溫度：-10℃ - +40℃
濕度：<85%（25℃）
尺寸：凈尺寸（長*寬*高）：1300mm*800mm*1330mm
凈重：160Kg
