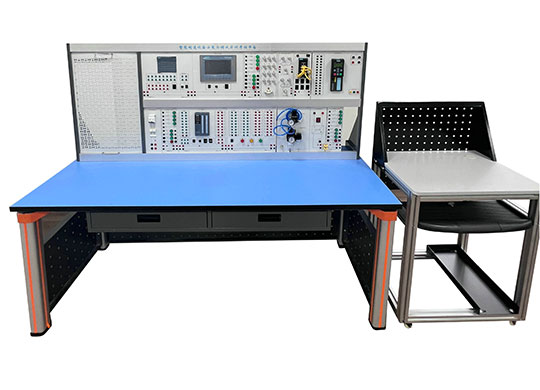

ZRZZ-01A智能制造設備安裝與調試實訓考核裝置
一、概述
智能制造設備安裝與調試實訓考核裝置是按照1+X 證書制度試點的相關要求，圍繞智能制造設備安裝與調試職業技能等級證書職業技能要求、培訓內容、考核規范等展開。
智能制造設備安裝與調試實訓考核裝置是具有結構合理、功能完善、可靠性好、性價比高的特點。
二、功能特點
智能制造設備安裝與調試實訓考核以模塊化設計，可組合進行初級、中級、高級三個等級的項目實驗進行，依次遞進，高級別涵蓋低級別技能要求。初級、中級、高級考核桌體結構一樣模塊選擇不同。系統融入智能制造技術、智能制造拆裝技術、機械傳動技術、電子電工技術、多種作業技術、智能傳感技術、可編程控制技術、計算機技術、串口通信技術、以太網通訊技術等先進制造技術，涵蓋智能制造、機械設計、電氣自動化、智能傳感、智能制造等多門學科的專業知識。同時，鑒定中心內配套監控攝像頭及電子看板、身份信息驗證設備、多媒體教學設備等信息化教學考核設備，打造現代化信息化考場，建設示范性技能鑒定考核站點。
三、技術參數
1. 輸入電壓：三相四線（或三相五線）380V±10% 50Hz
2. 工作環境：溫度范圍為-10～＋40℃ 相對濕度＜85%（25℃）
3. 外形尺寸：約1600×800×1600mm3
4. 裝置容量：＜1.5KVA
四、設備組成
1.實訓桌
桌子臺面板采用E1級三聚氰胺復面合成板，臺面厚度約25mm。采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為40×40mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2.實訓電源控制屏
控制屏為鐵質雙層亞光密紋噴塑結構，鋼質面板。為實驗提供5組單相交流電源。
3.電腦桌
電腦桌采用標準40型材加中纖板臺面組裝而成，包括臺面、鍵盤抽屜、主體架等部分，桌腿安裝4個萬向輪，方便移動。
4、模塊配置清單
|
序號 |
名稱 |
功能 |
|
1 |
三相電源模塊 |
具有過溫、短路、過流、過壓、欠壓、失壓、功率限定7大保護功能。 |
|
2 |
開關量輸入模塊 |
包含8只點動按鈕 |
|
3 |
開關量輸入模塊 |
包含8只自鎖按鈕 |
|
4 |
直流電源模塊 |
提供一組DC24V電源輸出 |
|
5 |
開關量顯示模塊 |
包含8只電源指示燈 |
|
6 |
PLC模塊一 |
西門子 6ES7 214-1AG40-0XB0 |
|
7 |
PLC模塊二 |
西門子 6ES7 288-1SR40-0440 |
|
8 |
PLC控制對象模塊 |
36種模塊 |
|
9 |
觸摸屏模塊 |
昆侖通泰TPC7062TI |
|
10 |
變頻器模塊 |
西門子 V20 0.37KW |
|
11 |
數字孿生模塊 |
24輸入/24輸出 |
|
12 |
以太網交換機模塊 |
8口工業交換機 |
|
13 |
電控電磁閥模塊 |
包含單、雙控電磁閥 |
|
14 |
氣路并聯模塊 |
6mm三通組件 |
|
15 |
氣源處理模塊 |
包含氣源二聯件及減壓閥 |
|
16 |
網孔板模塊 |
包含網孔板、交流接觸器、中間繼電器、時間繼電器等。 |
五、設備配置清單
|
序號 |
名稱 |
單位 |
數量 |
備注 |
|
1 |
實訓桌 |
張 |
1 |
|
|
2 |
實訓屏 |
臺 |
1 |
|
|
3 |
實訓模塊 |
套 |
1 |
|
|
4 |
工業機器人末端執行構 |
套 |
1 |
|
|
5 |
電腦桌 |
張 |
1 |
|
|
6 |
學生凳 |
張 |
2 |
|
|
7 |
靜音氣泵 |
臺 |
1 |
4臺共用一套 |
|
8 |
通訊電纜 |
批 |
1 |
|
|
9 |
配套西門子編程軟件 |
套 |
1 |
|
|
10 |
課程資源 |
套 |
1 |
|
|
11 |
智能制造1+X教材 |
本 |
1 |
|
|
12 |
配套電腦 |
臺 |
1 |
用戶自配 |
六、easb軟件
能讀取Goolesketchup格式和市場主流 CAD 軟件；格式為 CATIAUGSPro/E、Solidedge、Solidworks 等導出的標準數據格式：STL
仿真規劃布局可以在軟件中導出高質量交互式 3D PDF 文件。
所有仿真都基于真實環境構建，機器人的運動控制和現實一致。
在仿真和運動過程之中，能夠動態監測沖突以防止對設備和人員產生損害，對所有的操作和生產環節及其利用的資源進行詳細描述、排序、整個工廠的制造過程可在可視化的環境下進行優化。
可實現與不同品牌PLC的互通，通過opc協議進行程序仿真
支持軟件長期免費升級。
七、實訓項目
（一）PLC的設計與應用
1.數據傳輸功能實驗
2.定時、計數、移位功能實驗
3.比較功能實驗
4.步進功能的應用實驗
5.跳轉功能的應用實驗
6.子程序調用功能的應用實驗
7.中斷控制功能的應用實驗
8.檢測系統的程序設計
9.自動儲存系統的程序設計
10.復雜運行軌跡控制
11.PLC控制六關節機器人的程序設計
12.PLC控制視覺傳感器的程序設計
（二）氣動控制技術
1.電控氣動閥的工作原理及應用
2.真空發生器的工作原理及應用
3.標準氣缸的工作原理及應用
4.各類氣動手爪的工作原理及應用
5.空氣壓縮機的工作原理及應用
（三）組態監控及人機界面技術
1）組態監控軟件的基本應用
2）組態監控軟件通信應用實驗
（四）故障檢測技術技能培訓
1.程序故障設置的排除訓練
2.參數故障設置的排除訓練
3.電氣接線故障設置的排除訓練
4.機械故障設置的排除訓練
（五）網絡通訊技術
1.網絡通訊基礎的原理與應用
2.以太網通訊原理與應用
3.通訊協議的研究與應用
4.主站與從站之間的通訊研究
